네트워크 관리사 2급_실기_4.라우터

1. 개요

- 총 3문제이며 1문제당 5.5점이므로 총 16.5점, 유형만 잘 파악하면 쉬운 난이도.

- 네트워크 관리사는 부분점수가 없기에 완벽히 적도록 연습할 것.

2. 설치

 한국정보통신자격협회 사이트(https://www.icqa.or.kr/cn/)에 들어가면 '고객지원-자료실-네트워크관리사' 경로에 'Router Emulator 프로그램 - 수험생 실습용' 이라는 게시물이 있다.
해당 게시물에 있는 압축파일을 다운 받고 풀어준 다음 router.exe 파일을 실행하여 들어가면 Router 시험 데모를 치를 수 있다. 시험 데모에 들어가서 임의의 Router를 선택하면 아래와 같이 세팅된 화면을 마주칠 수 있다.

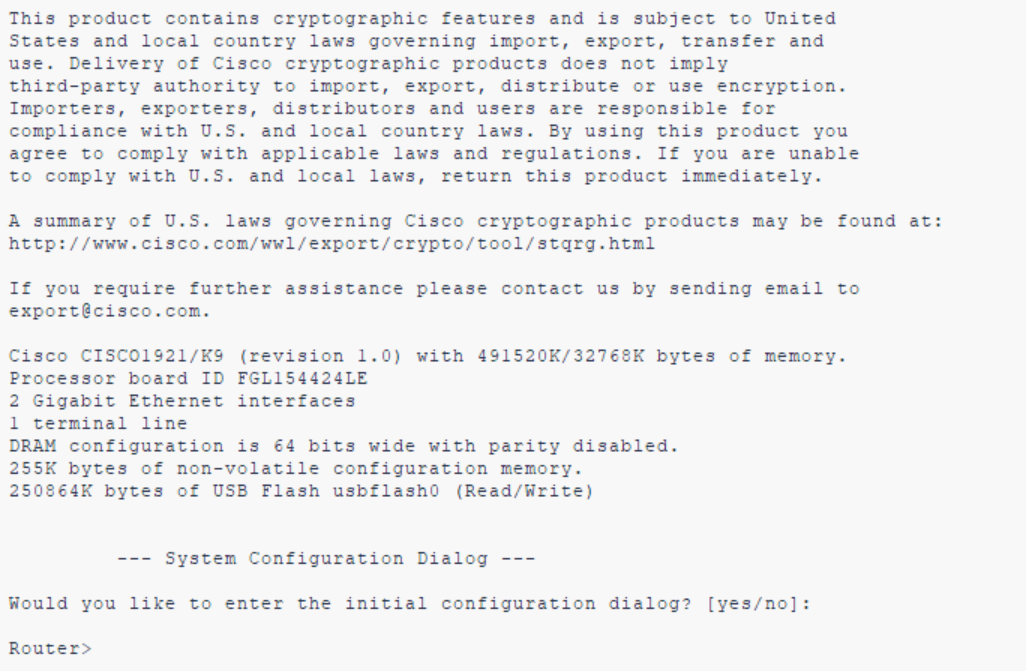

<라우터 초기 세팅 화면>

3. 문제

 가. Router 1의 FastEthernet 0/0의 IP를 192.168.0.100/24로 설정하라.
     (완료된 설정은 startup-config에 저장하시오.)

 답:

$Router> en : enable, 사용자 모드에서 관리자 모드로 전환

$Router# conf t : configure terminal, 관리자 모드에서 전역설정 모드로 전환

$Router(config)# interface fastethernet 0/0 : 문제에 제시된 fasterethernet 0/0으로 이동

$Router(config-if)# ip add 192.168.0.100 255.255.255.0 : IP/서브넷 마스크 설정

(여기서 255.255.255.0이 된 이유는 24라고 써있는게 앞부터 1을 채워서 쓰라는 의미이기 때문이다. 즉  11111111.11111111.11111111.00000000 이어서 그런다.)

$Router(config-if)# no shutdown : 활성화(설정)라는 말이 나오면 입력해야 된다.

$Router(config-if)# exit

$Router(config)# exit

$Router# copy r s : copy running-config startup-config, 전역설정 모드에서 나가기

Destination filename [~~~~~]? 라고 뜨면 [Enter 키] 누르면 끝.



나. Router1의 Serial 2/0의 대역폭을 2048로 설정하라.
(완료된 설정은 'Router #copy running-config startup-config'를 사용하여 startup-config에 저장하고 이외 저장 명령어는 사용 금지)

답:

$Router> en : enable, 사용자 모드에서 관리자 모드로 전환

$Router# conf t : configure terminal, 관리자 모드에서 전역설정 모드로 전환

$Router(config)# interface serial 2/0 : 문제에 제시된 serial 2/0으로 이동

$Router(config-if)# bandwidth 2048 : 대역폭을 2048로 설정

$Router(config-if)# no shutdown : 활성화(설정)라는 말이 나오면 입력해야 된다.

$Router(config-if)# exit

$Router(config)# exit

$Router# copy r s : copy running-config startup-config, 전역설정 모드에서 나가기

Destination filename [~~~~~]? 라고 뜨면 [Enter 키] 누르면 끝.



다. Router1의 Serial 2/0의 클럭 속도를 72K로 설정하시오.
(완료된 설정은 'Router #copy running-config startup-config'를 사용하여 startup-config에 저장하고 이외 저장 명령어는 사용 금지)

 답:

$Router> en : enable, 사용자 모드에서 관리자 모드로 전환

$Router# conf t : configure terminal, 관리자 모드에서 전역설정 모드로 전환

$Router(config)#interface serial 2/0: 문제에 제시된 serial 2/0으로 이동

$Router(config-if)# clock rate 72000 : 클럭 속도를 72K(72000)으로 설정

$Router(config-if)# no shutdown : 활성화(설정)라는 말이 나오면 입력해야 된다.

$Router(config-if)# exit

$Router(config)# exit

$Router# copy r s : copy running-config startup-config, 전역설정 모드에서 나가기

Destination filename [~~~~~]? 라고 뜨면 [Enter 키] 누르면 끝.



라. FastEthernet 0/0의 Description을 설정하시오 - Description: LINEHO .
(완료된 설정은 'Router #copy running-config startup-config'를 사용하여 startup-config에 저장하고 이외 저장 명령어는 사용 금지)

 답:

$Router> en : enable, 사용자 모드에서 관리자 모드로 전환

$Router# conf t : configure terminal, 관리자 모드에서 전역설정 모드로 전환

$Router(config)#interface fastethernet 0/0: 문제에 제시된 fastethernet 0/0으로 이동

$Router(config-if)# description LINEHO : 주석을 LINEHO로 설정 (대소문자 구분 필요함)

$Router(config-if)# no shutdown : 활성화(설정)라는 말이 나오면 입력해야 된다.

$Router(config-if)# exit

$Router(config)# exit

$Router# copy r s : copy running-config startup-config, 전역설정 모드에서 나가기

Destination filename [~~~~~]? 라고 뜨면 [Enter 키] 누르면 끝.



마. Router1의 Serial 2/0을 사용 가능하게 IP주소를 192.168.0.101/24와 두번째 IP 192.168.0.102/24로 설정하고 활성화 하시오.
(완료된 설정은 'Router #copy running-config startup-config'를 사용하여 startup-config에 저장하고 이외 저장 명령어는 사용 금지)

 답:

$Router> en : enable, 사용자 모드에서 관리자 모드로 전환

$Router# conf t : configure terminal, 관리자 모드에서 전역설정 모드로 전환

$Router(config)#interface serial 2/0: 문제에 제시된 serial 2/0으로 이동

$Router(config-if)# ip add 192.168.0.101 255.255.255.0 : IP주소 설정

$Router(config-if)# ip add 192.168.0.102 255.255.255.0 secondary : 두 번째 IP주소 설정

$Router(config-if)# no shutdown : 활성화(설정)라는 말이 나오면 입력해야 된다.

$Router(config-if)# exit

$Router(config)# exit

$Router# copy r s : copy running-config startup-config, 전역설정 모드에서 나가기

Destination filename [~~~~~]? 라고 뜨면 [Enter 키] 누르면 끝.



바. 기본 게이트웨이를 설정하시오 - IP: 192.168.0.10 .
(완료된 설정은 'Router #copy running-config startup-config'를 사용하여 startup-config에 저장하고 이외 저장 명령어는 사용 금지)

 답:

$Router> en : enable, 사용자 모드에서 관리자 모드로 전환

$Router# conf t : configure terminal, 관리자 모드에서 전역설정 모드로 전환

$Router(config)#ip default-gateway 192.168.0.10 : 문제에 제시된 기본 게이트웨이 설정

$Router(config)# exit

$Router# copy r s : copy running-config startup-config, 전역설정 모드에서 나가기

Destination filename [~~~~~]? 라고 뜨면 [Enter 키] 누르면 끝.



사. Router1의 DHCP 네트워크를 192.168.100.0/24 서버이름은 'LINEHO'로 설정하시오.
(완료된 설정은 'Router #copy running-config startup-config'를 사용하여 startup-config에 저장하고 이외 저장 명령어는 사용 금지)

 답:

$Router> en : enable, 사용자 모드에서 관리자 모드로 전환

$Router# conf t : configure terminal, 관리자 모드에서 전역설정 모드로 전환

$Router(config)# ip dhcp pool lineho : DHCP 서버이름 설정

$Router(dhcp-config)# network 192.168.100.0 255.255.255.0 : IP주소 설정

$Router(config-config)# no shutdown : 활성화(설정)라는 말이 나오면 입력해야 된다.

$Router(config-config)# exit

$Router(config)# exit

$Router# copy r s : copy running-config startup-config, 전역설정 모드에서 나가기

Destination filename [~~~~~]? 라고 뜨면 [Enter 키] 누르면 끝.



아. Router1 Telnet에 접근하는 Password를 lineho로 설정하고 로그인하시오.
(완료된 설정은 'Router #copy running-config startup-config'를 사용하여 startup-config에 저장하고 이외 저장 명령어는 사용 금지)

 답:

$Router> en : enable, 사용자 모드에서 관리자 모드로 전환

$Router# conf t : configure terminal, 관리자 모드에서 전역설정 모드로 전환

$Router(config)# line vty 0 4 : 텔넷 설정 (가상터미널을 0~4까지 총 5개 사용하도록 설정)

$Router(config-line)# password lineho : 텔넷 비밀번호(대소문자 구분 가능) 설정

$Router(config-line)# login : 텔넷 로그인

$Router(config-line)# no shutdown : 활성화(설정)라는 말이 나오면 입력해야 된다.

$Router(config-line)# exit

$Router(config)# exit

$Router# copy r s : copy running-config startup-config, 전역설정 모드에서 나가기

Destination filename [~~~~~]? 라고 뜨면 [Enter 키] 누르면 끝.



자. 텔넷 연결 후 3분 50초 동안 입력이 없으면 세션이 자동 종료되도록 설정하시오.
(완료된 설정은 'Router #copy running-config startup-config'를 사용하여 startup-config에 저장하고 이외 저장 명령어는 사용 금지)

 답:

$Router> en : enable, 사용자 모드에서 관리자 모드로 전환

$Router# conf t : configure terminal, 관리자 모드에서 전역설정 모드로 전환

$Router(config)# line vty 0 4 : 텔넷 설정 (가상터미널을 0~4까지 총 5개 사용하도록 설정)

$Router(config-line)# exec-timeout 03 50 : 해당 분, 초 까지 입력없으면 텔넷 세션 자동 종료

$Router(config-line)# no shutdown : 활성화(설정)라는 말이 나오면 입력해야 된다.

$Router(config-line)# exit

$Router(config)# exit

$Router# copy r s : copy running-config startup-config, 전역설정 모드에서 나가기

Destination filename [~~~~~]? 라고 뜨면 [Enter 키] 누르면 끝.



차. Router1 console 0의 패스워드를 LINEHO로 설정하고 로그인하시오.
(완료된 설정은 'Router #copy running-config startup-config'를 사용하여 startup-config에 저장하고 이외 저장 명령어는 사용 금지)

 답:

$Router> en : enable, 사용자 모드에서 관리자 모드로 전환

$Router# conf t : configure terminal, 관리자 모드에서 전역설정 모드로 전환

$Router(config)# line console 0 : console 0 설정

$Router(config-line)# password LINEHO : password 입력

$Router(config-line)# login: 로그인

$Router(config-line)# no shutdown : 활성화(설정)라는 말이 나오면 입력해야 된다.

$Router(config-line)# exit

$Router(config)# exit

$Router# copy r s : copy running-config startup-config, 전역설정 모드에서 나가기

Destination filename [~~~~~]? 라고 뜨면 [Enter 키] 누르면 끝.



카. Router1 Serial 2/0을 활성화 시키시오.
(완료된 설정은 'Router #copy running-config startup-config'를 사용하여 startup-config에 저장하고 이외 저장 명령어는 사용 금지)

 답:

$Router> en : enable, 사용자 모드에서 관리자 모드로 전환

$Router# conf t : configure terminal, 관리자 모드에서 전역설정 모드로 전환

$Router(config)# interface serial 2/0 :  serial  2/0 설정

$Router(config-if)# no shutdown : 활성화(설정)라는 말이 나오면 입력해야 된다.

$Router(config-if)# exit

$Router(config)# exit

$Router# copy r s : copy running-config startup-config, 전역설정 모드에서 나가기

Destination filename [~~~~~]? 라고 뜨면 [Enter 키] 누르면 끝.



타. Hostname을 network3로 변경하고 console 0의 password를 lineho로 변경 후 로그인하시오.
(완료된 설정은 'Router #copy running-config startup-config'를 사용하여 startup-config에 저장하고 이외 저장 명령어는 사용 금지)

 답:

$Router> en : enable, 사용자 모드에서 관리자 모드로 전환

$Router# conf t : configure terminal, 관리자 모드에서 전역설정 모드로 전환

$Router(config)# hostname network3 :  호스트 이름 변경

$network3(config)# line console 0 : console 0 설정

$network3(config-line)# password lineho : 비밀번호 설정

$network3(config-line)# login : 로그인

$network3(config-line)# no shutdown : 활성화(설정)라는 말이 나오면 입력해야 된다.

$network3(config-line)# exit

$Router(config)# exit

$Router# copy r s : copy running-config startup-config, 전역설정 모드에서 나가기

Destination filename [~~~~~]? 라고 뜨면 [Enter 키] 누르면 끝.



파. Interface 정보를 확인하고 저장하시오.
(완료된 설정은 'Router #copy running-config startup-config'를 사용하여 startup-config에 저장하고 이외 저장 명령어는 사용 금지)

 답:

$Router> en : enable, 사용자 모드에서 관리자 모드로 전환

$Router# show interface : interface 정보 확인

[Enter 말고 아무 키] 누르면 정보에서 나와짐.

$Router# copy r s : copy running-config startup-config, 전역설정 모드에서 나가기

Destination filename [~~~~~]? 라고 뜨면 [Enter 키] 누르면 끝.



하. 접속한 사용자 정보를 확인하고 저장하시오.
(완료된 설정은 'Router #copy running-config startup-config'를 사용하여 startup-config에 저장하고 이외 저장 명령어는 사용 금지)

 답:

$Router> en : enable, 사용자 모드에서 관리자 모드로 전환

$Router# show user : user 정보 확인

$Router# copy r s : copy running-config startup-config, 전역설정 모드에서 나가기

Destination filename [~~~~~]? 라고 뜨면 [Enter 키] 누르면 끝.





거. 라우팅 테이블 정보를 확인하고 저장하시오.
(완료된 설정은 'Router #copy running-config startup-config'를 사용하여 startup-config에 저장하고 이외 저장 명령어는 사용 금지)

 답:

$Router> en : enable, 사용자 모드에서 관리자 모드로 전환

$Router# show ip route : 라우팅 테이블 정보 확인

$Router# copy r s : copy running-config startup-config, 전역설정 모드에서 나가기

Destination filename [~~~~~]? 라고 뜨면 [Enter 키] 누르면 끝.



너. Flash 내용을 확인하고 저장하시오.
(완료된 설정은 'Router #copy running-config startup-config'를 사용하여 startup-config에 저장하고 이외 저장 명령어는 사용 금지)

 답:

$Router> en : enable, 사용자 모드에서 관리자 모드로 전환

$Router# show flash: flash 정보를 확인

$Router# copy r s : copy running-config startup-config, 전역설정 모드에서 나가기

Destination filename [~~~~~]? 라고 뜨면 [Enter 키] 누르면 끝.



더. 프로세스 정보를 확인하고 저장하시오.
(완료된 설정은 'Router #copy running-config startup-config'를 사용하여 startup-config에 저장하고 이외 저장 명령어는 사용 금지)

 답:

$Router> en : enable, 사용자 모드에서 관리자 모드로 전환

$Router# show process: process 정보 확인

[Enter 말고 아무 키] 누르면 정보에서 나와짐.

$Router# copy r s : copy running-config startup-config, 전역설정 모드에서 나가기

Destination filename [~~~~~]? 라고 뜨면 [Enter 키] 누르면 끝.
