네트워크 관리사 2급_실기_1.케이블

2급실기는 LAN전송매체, 네트워크 설계/구축, TCP/IP, NOS, 네트워크 운용기기를 다룸.



전반적으로 4가지의 파트로 나뉠 수 있다.

 1. 케이블: 크로스 케이블, 다이렉트 케이블 둘 중 하나만 문제로 출제.

 2. 단답형: IDS, IPS 개념, IP 주소, 서브넷 주소, OSI 7계측 프로토콜 특징.

 3. 프로그램형

 4. 라우터: 마지막에 풀게된다. 활성화, 로그인, 설정, 등의 단어를 빼먹지 말고 볼 것.



1. 케이블

 가. 다이렉트 케이블(Direct-cable)

: 서로 다른 기종과 연결 할 때 사용(단, Hub-Hub의 Uplink가 있는 경우에도 사용)

예) PC <-> 공유기, PC <-> Hub

*Uplink: 해당 포트가 있는 곳은 일반 포트와 다르며 LAN을 WAN으로 연결해주는 역할을 함. 즉 지상에서 위성으로 보내는 역할을 하며, 네트워크의 L1 레이어(물리 계층)에서 스위치나 라우터 등에서 볼 수 있는 포트. 내부적으로 TX와 RX가 반대로 연결되어 있어 다이렉트 케이블 사용을 해야함.

순서:

양쪽 다 '주띠 - 주 - 녹띠 - 파 - 파띠 - 녹 - 갈띠 - 갈' 'WOO/WGB/WBG/WBB'

(영어로 외우기 편하며, 어차피 끝에 들어간 B는 전부 Brown임)

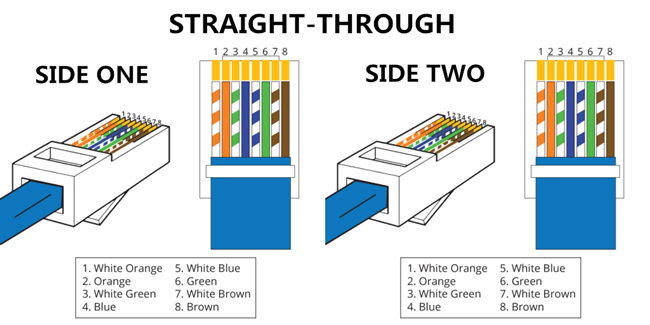

<다이렉트 케이블>

 나. 크로스 케이블(Cross-cable)

: 서로 같은 기종과 연결할 때 사용

예) Hub <-> Hub (단, Uplink가 있는 경우는 제외), PC <-> PC

순서:

한쪽 '주띠 - 주 - 녹띠 - 파 - 파띠 - 녹 - 갈띠 - 갈' 'WOO/WGB/WBG/WBB'

다른 한쪽 '녹띠 - 녹 - 주띠  - 파 - 파띠 - 주 - 갈띠 - 갈' 'WGG/WOB/WBO/WBB'

(영어로 외우기 편하며, 어차피 끝에 들어간 B는 전부 Brown임)

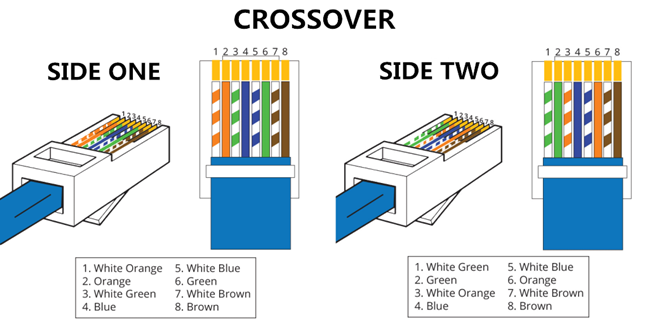

<크로스 케이블>
